一、产品概述
   本试验装置为专用测试仪器，测试建筑材料或制品（不包括铺地材料）在单体燃烧试验中对火的反映，以确定其本体物理性能的试验装置。本试验装置满足国标中对测试条件的要求，规范依据测试规程（方法）。
   通过试验装置测试后可以确定样品燃烧性能（等级），包含量化（定性）测试参数：样品燃烧热释放率、是否发生火焰横向传播、计算样品总产烟量（产烟性能）、样品燃烧是否有滴落物和颗粒物产生。
二、适用标准
   依据标准GB/T 20284-2006 《建筑材料或制品的单体燃烧试验》
三、系统测试项目
   1.材料（制品）燃烧热释放率
   2.材料（制品）总产烟量
   3.材料（制品）火焰横向传播（速率）
   4.材料（制品）滴落物、颗粒物
四、技术参数
   1.系统温度测量范围：0～400℃；测量精度：≤±0.5℃；
   2.系统压差测量范围0～100Pa（MAX）；测量精度：≤±2Pa；
   3.排烟流量测量范围：0.25m³/s～0.8 m³/s（MAX）；测量精度：≤±1.5%；
   4.燃气流量控制精度：＜647mg±10mg
   5.氧气分析（顺磁型）范围：16%～21%，响应时间<12s，
   6.二氧化碳（IR型）测量浓度范围：0%～10%，线性度为大于满量程的1%，
   7.光密度测量：测量范围0%～99.9%；测量精度：不超过滤光片示值的±5%；
   8.空气相对湿度测量：测量范围：20%～80，精度 ：≤±5%；
   9.燃料 ：商用丙烷气体，纯度≥95％（由用户提供）；
   10.电源：AC380V ，6KW；
   11.设备占地尺寸（燃烧室及排烟管道外形尺寸）：6100mm×5500mm×4600mm(长×宽×高)；
   12.燃烧室外形尺寸：3000mm×3000mm×2500mm（长×宽×高）；
   13.可通过局域网
   14.具有点火失败报警检测系统（选配）
      a.主（副）燃烧器点火方式：全自动电子点火器；
      b.安全措施1：防爆开关电磁阀；
      c.安全措施2：高频响应火焰探测器；
      d安全措施3：高频电子点火器；安全措施
      e.国产知名品牌燃气胶管；
      f.安全措施5：防爆电器隔离箱；
      g.燃烧室占地面积：3000×3000×4300（mm）；
      h.控制柜电脑桌：1200×800×1200（mm）；
      i.系统需要试验室面积：6000×5500×4600（mm）；
      j.系统总功率：380V、6Kw；
      k.设备电缆长度外伸设备2m；
      l.箱体：全钢框架，钢板喷塑或不锈钢板
注意：本系统为计算机全自动控制，本系统不包含测试用氧气及丙烷钢瓶
五、功能特点

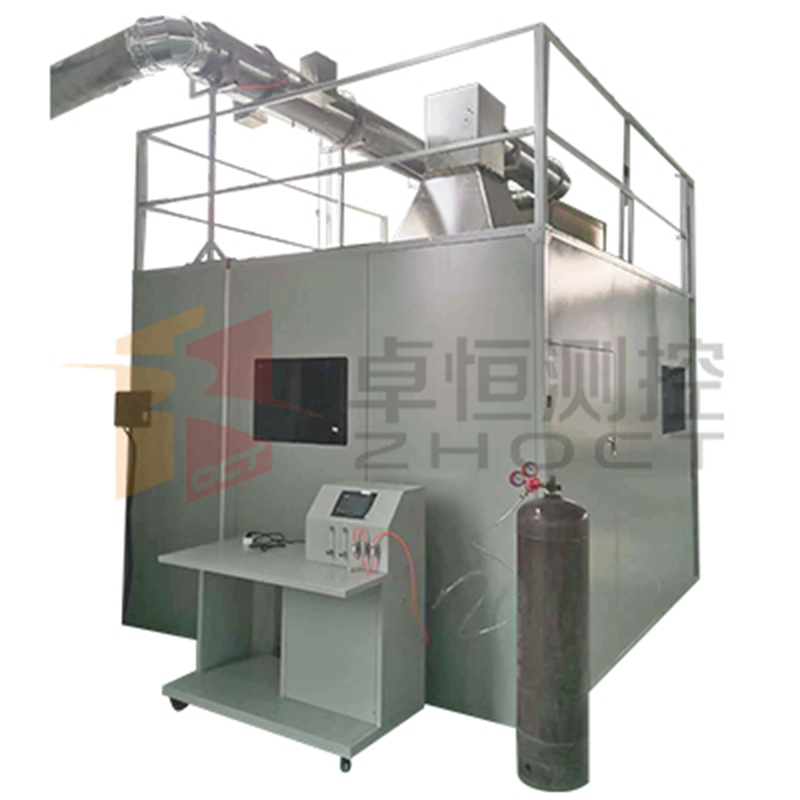

   HG-DT1建材及制品单体燃烧试验装置包括：控制系统、燃烧室、试件安装小车、燃烧器、烟道及排烟系统、分析及测量系统、除尘装置组成。
   试验原理：将长、短翼的试验件（建筑材料）成L型固定在小车上，将小车推入燃烧室内，开动风机并通过变频器将排烟管道的体积流量调整到规定范围，点燃远离试件的辅助燃烧器，确定燃烧器本身的热释放量，关闭辅助燃烧器，以相同质量流量的燃气点燃主燃烧器，通过20min试验，计算和评估建筑材料的热释放、产烟量、火焰横向传播和燃烧滴落物及颗粒物。
六、简介
   1．燃烧室：我公司生产的设备燃烧室有两种结构，用户可自由选择。一种是砖混结构，另一种是钢板框架结构。砖混结构燃烧室的优点是安全，结实耐用，保温效果好，外观上整洁美观，缺点是制作麻烦，拆装不便；钢板框架结构的燃烧室优点是拆装简单，缺点是不够结实耐用，长期进行燃烧试验会有受热变形，密封不严，墙壁钢板因受高温会有氧化变色，使用寿命短等缺点。如果用户不考虑试验室搬迁，我公司建议用户选用砖混结构燃烧室。
   2．烟道及排烟系统：该部分由集气罩，排风管道，测量管道，排风机等组成，测量管道为双层中间具有保温功能的设计结构，严格符合标准要求，保证数据测量、采集的准确性。排烟管道的数据测量采集管段，安装有用以测量温度、光衰减、O2和CO2浓度、压差的传感器，设备采集的数据进行计算和评估，采用3.5KW的离心式引风机，完全能保证试验所需的风速风量要求。
   3．燃烧系统：燃烧气体为高纯商用丙烷气体，质量流量控制器精确控制丙烷气体送气量，采用电磁阀控制可燃气体的输送，采用高频电子点火器及点火针自动点火，选配火焰探测器探测点火结果。除此以外，设备还设计配备了足够的安全措施。首先，整个可燃烧气体的输送、控制元器件单独配置在一个独立的防爆箱内，单独隔离放置
   4．分析及测量系统
      1）氧气及二氧化碳分析仪：该分析仪是该装置的关键测量元件，精度也能够满足标准的要求，而且分析仪是直接镶嵌放置于控制柜上，测量数据直接显示在液晶屏上，非常直观，便于操作，仪器后面板配有专用标定入口，非常便于用户后期标定校准。
      2）管道压力的测量采用压力变送器测量，管道气体温度采用热电偶测量，采用一体式温湿度变送器测量燃烧室的温湿度指标。
      3）烟密度分析仪：该分析仪由发光单元及受光单元组成，根据发出的光波被 管道内烟气遮挡的多少来分析管道内烟密度的大小。分析仪配有自校准程序，可随时进行校准，近一步地保证测量精度 。
      4）控制系统:由控制柜及微机系统构成，整个装置采用计算机自动控制，
七、安装尺寸
   如果除尘装置放在室内,则室内尺寸长*宽*高≥7500*7500mm*4500mm；若除尘装置放置在室外，则室内尺寸长*宽*高≥6000*4500mm*4500mm.
